对位平台
• XXY120-100-35-1标配20框步进电机
• XXY170-160-45-1标配28框步进电机
• 电机如需选配可与技术人员沟通

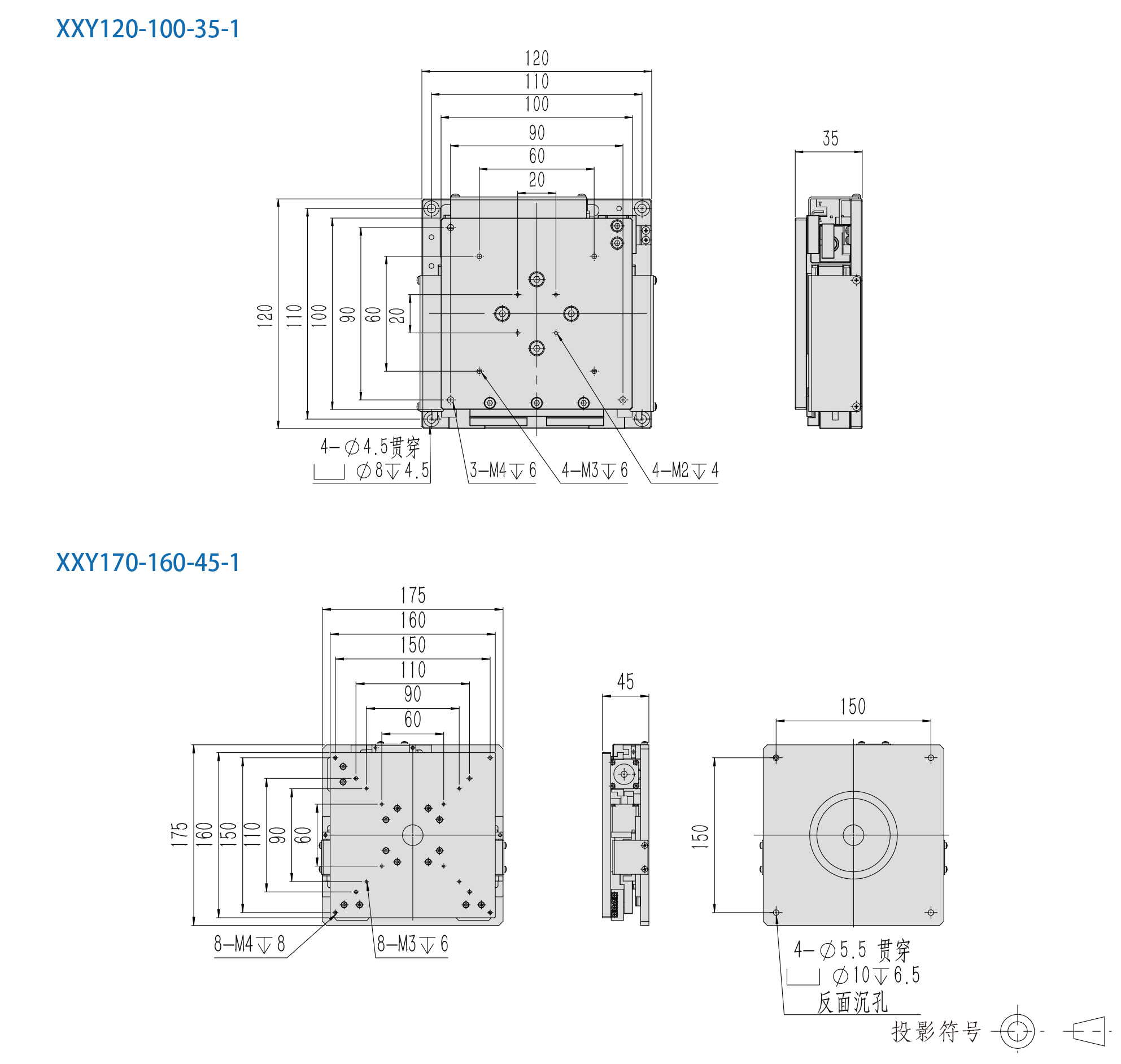

产品尺寸图
技术参数
| 型号 | XXY120-100-35-1 | XXY170-160-45-1 |
|---|---|---|
| 移动量 | ±2mm | ±5mm |
| 滑台面尺寸 | 100x100 mm | 160x160 mm |
| 基座尺寸 | 120x120 mm | 170x170 mm |
| 进给丝杆(滚珠丝杆) | φ6 导程1 | φ6 导程1 |
| 导轨 | 交叉滚子导轨 | 交叉滚子导轨 |
| 主材质-表面处理 | 钢-镀镍 | 钢-镀镍 |
| 自重 | 约2kg | 约6kg |
| 角度 | ±2° | ±3° |
| 台面平面度 | 30um | 30um |
| 定位精度 | 8um | 10um |
| 重复定位精度 | ±2um | ±2um |
| 负载 | 10umf | 30umf |
| 平行度 | 30um | 30um |
| 限位传感器 | 2个 | 2个 |
| 原点传感器 | 1个 | 1个 |
