电动滑台
• 标配平台搭配28框步进电机
• 行程订制类型可以与本公司技术人员沟通评估
• 延长线订购型号:ASCBXB-T(X为长度取值2~8，单位:m)

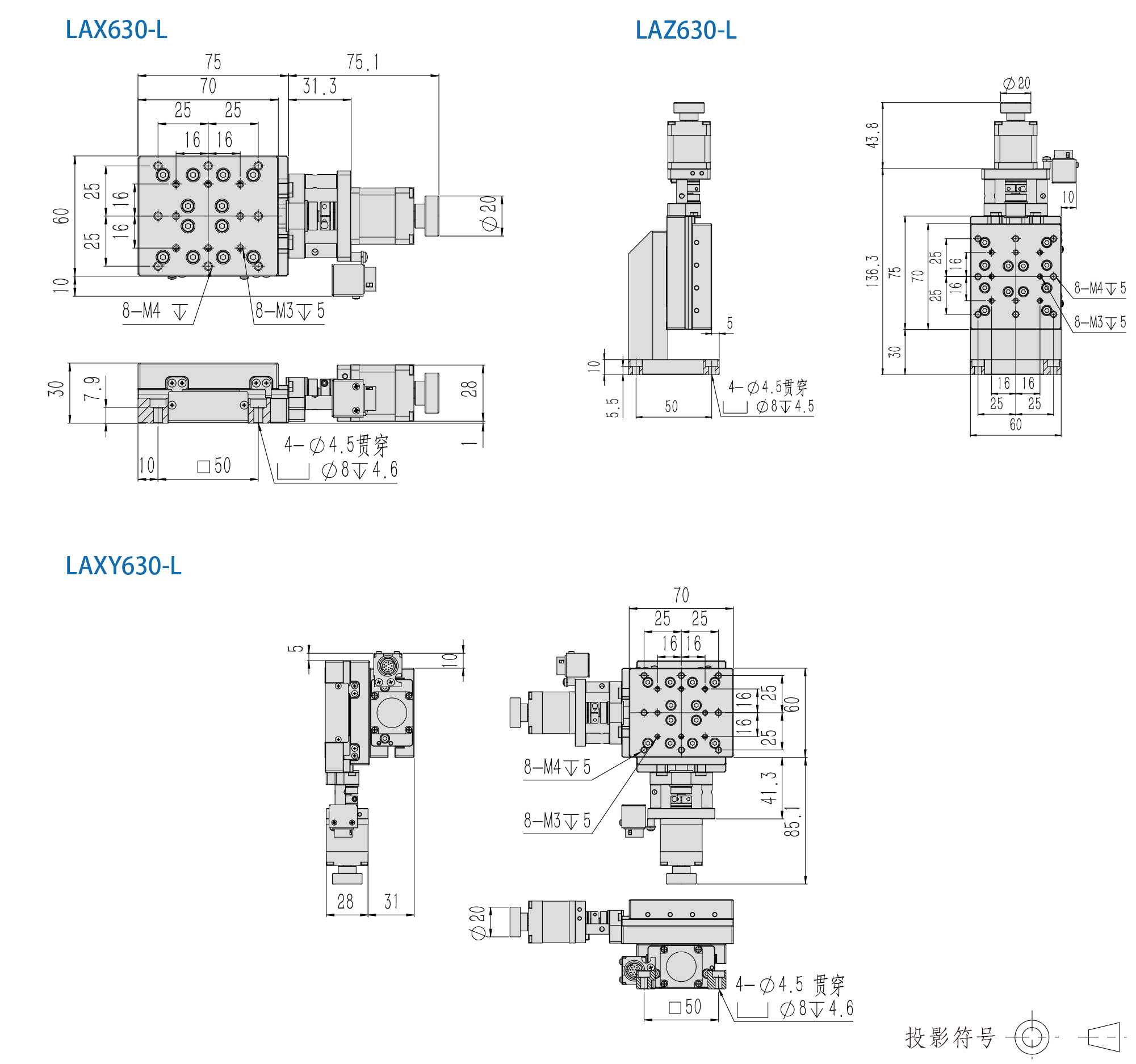

产品尺寸图
技术参数
| 型号 | LAX630-L/R | LAZ630-L/R | LAXY630-L/R |
|---|---|---|---|
| 移动量 | 30mm | 30mm | 30mm |
| 滑台面尺寸 | 60x70 mm | 60x70 mm | 60x70 mm |
| 进给丝杆(滚珠丝杆) | φ8 导程1 | φ8 导程1 | φ8 导程1 |
| 导轨 | 交叉滚 子导轨 | 交叉滚 子导轨 | 交叉滚 子导轨 |
| 主材质-表面处理 | 铝-黑色 阳极 | 铝-黑色 阳极 | 铝-黑色 阳极 |
| 自重 | 约0.5kg | 约 0.95kg | 约1kg |
| 移动方向 | X轴 | Z轴 | XY轴 |
| 最大速度 | 10mm /sec | 10mm /sec | 10mm /sec |
| 定位精度 | 15um 以内 | 15um 以内 | 15um 以内 |
| 重复定位精度 | ±1um | ±1um | ±1um |
| 负载 | 5kgf | 3kgf | 5kgf |
| 无效运动 | 3um 以内 | 3um 以内 | 3um 以内 |
| 直线度 | 3um 以内 | 3um 以内 | 3um 以内 |
| 平行度 | 30um 以内 | 30um 以内 | 30um 以内 |
| 限位传感器 | 2个 | 2个 | 2个 |
| 原点传感器 | 1个 | 1个 | 1个 |
